Progettazione in CAD
Elaborazione planimetrie e tavole tecniche in formato DWG/DXF a Torino.
La progettazione CAD è la traduzione precisa delle tue idee in disegni tecnici digitali, utili per pratiche, cantiere e preventivi.
Quando ti serve questo servizio
- Ti servono planimetrie aggiornate per una pratica edilizia.
- Devi condividere disegni chiari con impresa o artigiani.
- Vuoi avere una base tecnica affidabile prima di ristrutturare.
Dettagli e Fasi del Servizio
Elaborazione planimetrie e tavole tecniche in formato DWG/DXF a Torino.
La progettazione CAD
La progettazione CAD è la fase tecnica in cui le idee di intervento vengono tradotte in elaborati grafici digitali precisi: planimetrie, sezioni, prospetti e tavole di dettaglio costruttivo. Lo studio MFC Chiavazza utilizza software professionali AutoCAD e suite di progettazione tecnica per produrre documentazione immediatamente utilizzabile per pratiche edilizie, compravendite, cantieri e preventivi di impresa.
Gli elaborati rispettano le convenzioni grafiche definite dalla normativa UNI EN ISO 128 e i requisiti specifici degli uffici tecnici comunali di Torino.
Il processo di lavoro
Il flusso di lavoro inizia con la raccolta dei dati di partenza: documentazione catastale, eventuali planimetrie esistenti, risultati del rilievo sul posto. Se necessario, il geometra esegue il rilievo strumentale dell'immobile prima di procedere alla restituzione grafica in CAD.
Gli elaborati vengono prodotti in scala appropriata all'uso, verificati per coerenza tecnica interna e condivisi con il cliente per approvazione. Le revisioni sono gestite in modo strutturato, con versioning chiaro degli elaborati. La consegna avviene in formato PDF per la consultazione e, quando necessario per uso tecnico, in formato DWG/DXF.

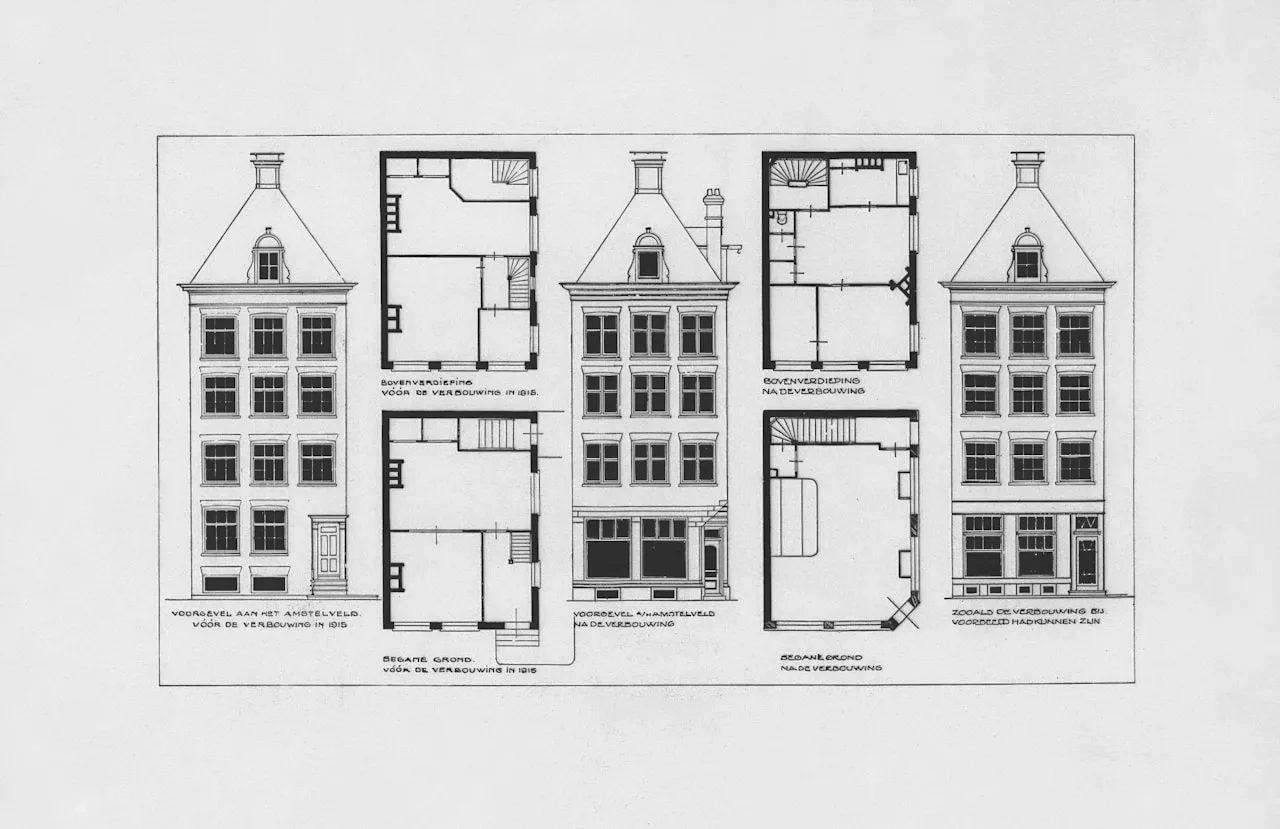

Quando serve la progettazione CAD
La progettazione CAD è indispensabile per:
• Pratiche edilizie di qualsiasi tipo (CILA, SCIA, PDC) che richiedono elaborati grafici allegati alla documentazione.
• Aggiornamenti catastali DOCFA con variazione della planimetria registrata.
• Compravendite che richiedono la verifica di conformità tra planimetria catastale e stato reale.
• Lavori di ristrutturazione in cui è fondamentale disporre di misure certe prima di richiedere preventivi all'impresa esecutrice.
• Verifiche di fattibilità progettuale preliminare alla scelta del titolo abilitativo.
Gli elaborati prodotti dallo studio sono pronti all'uso, completi dei livelli e delle indicazioni richiesti dagli uffici tecnici.
In media 3-10 giorni, in base a complessità e quantità di elaborati.
Come gestiamo la pratica
- 01 Raccogliamo misure, obiettivi e documentazione di partenza.
- 02 Produciamo elaborati CAD chiari e coerenti con il progetto.
- 03 Ti inviamo le tavole per conferma e eventuali revisioni.
- 04 Consegniamo i file finali pronti per pratica o cantiere.
Domande frequenti
Sì, se necessario integriamo rilievo e restituzione grafica nello stesso incarico.
Normalmente PDF per consultazione e, quando previsto, file DWG/DXF per uso tecnico.
Definiamo tutto prima di partire, con numero revisioni e tempi chiari.
Quadro Normativo di Riferimento
UNI EN ISO 128
Norme tecniche per la rappresentazione nei disegni tecnici — convenzioni grafiche e proiezioni.
- UNI 1101 Formato e piegatura dei fogli di disegno tecnico.
- DPR 380/2001 Testo Unico Edilizia — definisce i requisiti grafici minimi degli elaborati da allegare alle pratiche.
Documentazione
- 01 Planimetrie disponibili (anche non aggiornate)
- 02 Rilievo sul posto o quote fornite dal committente
- 03 Brief del progetto con obiettivi e destinazione d'uso
- 04 Eventuali elaborati di riferimento (preventivi, schizzi)
